Suspensión para camiones

Suspensión de camión mecánica y neumática: qué monta cada vehículo

En vehículo industrial conviven dos soluciones, y muchos camiones combinan ambas: ballesta en el eje delantero y fuelle en el trasero.

• Ballestas. Paquetes de hojas o ballesta parabólica, con sus abarcones, bridas, casquillos y gemelas. Aportan rigidez y aguantan bien el uso severo de obra.
• Fuelles neumáticos. Muelles de aire alimentados por el circuito del vehículo, con válvula niveladora que mantiene la altura del chasis con cualquier carga.
• Amortiguadores. Controlan la oscilación del conjunto. Los hay de chasis, de eje y específicos para la suspensión de cabina.

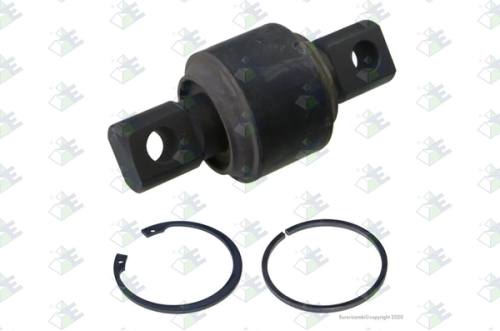

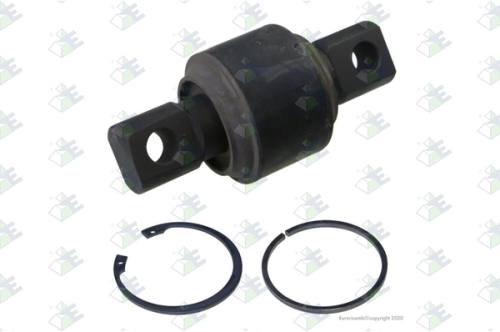

• Guiado y estabilidad. Brazos de reacción, barras estabilizadoras, bieletas y silentblocks, que fijan la posición del eje bajo el chasis.

La suspensión define además la geometría de trabajo del eje directriz, por lo que cualquier holgura aquí se nota en el comportamiento de la dirección.

Cómo detectar una suspensión de camión agotada

El desgaste es lento y el conductor se acostumbra, así que conviene revisar por síntomas objetivos:

• El vehículo rebota tras un bache en lugar de asentarse a la primera: amortiguadores agotados.
• El chasis queda descuadrado o caído de un lado: hoja de ballesta partida, fuelle perforado o válvula niveladora que no regula.
• Golpes secos en frío al pasar por irregularidades, señal de silentblock disgregado, casquillo de gemela con holgura o tope de goma destruido.
• Balanceo excesivo en curva o en rotonda con carga alta: barra estabilizadora o bieletas en mal estado.
• Pérdida de aire constante con el vehículo parado y el motor apagado, que apunta a fuelle fisurado o a válvula que no cierra.
• Desgaste irregular del neumático, muchas veces el primer aviso de que el eje ha perdido su posición correcta.

Cómo elegir el recambio de suspensión adecuado para tu eje

La suspensión se define por el eje y por la configuración de carga, no por el modelo comercial del camión. Estos datos son los que cierran la elección:

• Referencia OEM impresa en el fuelle, grabada en la ballesta o en la etiqueta del amortiguador.
• Posición exacta: eje delantero, trasero, remolque o cabina, y lado si la pieza no es simétrica.
• Cotas del elemento: longitud extendida y comprimida del amortiguador y tipo de anclaje; número de hojas y ancho en la ballesta; diámetro y tipo de brida en el fuelle.
• Número de bastidor, que resuelve las variantes de un mismo modelo con distinta capacidad de carga.

Con un fuelle es fácil equivocarse: dos referencias pueden compartir diámetro y diferir en el tipo de conexión o en la altura de diseño.

Original o equivalente en elementos de suspensión de camión

Aquí lo determinante es que la pieza reproduzca la rigidez prevista. Una ballesta con menos capacidad de la que corresponde deja el chasis por debajo de su altura de trabajo y traslada esfuerzos a los anclajes; una con más rigidez castiga la carga y el propio bastidor.

En amortiguadores, el equivalente de fabricante especializado en vehículo industrial es una opción totalmente válida siempre que declare la curva de trabajo y las cotas de anclaje correctas. En fuelles, lo esencial es la calidad del elastómero y del cordaje interno, que es lo que determina cuánto resiste al ozono, al calor y a los ciclos de compresión.

Mantenimiento de la suspensión con kilometraje alto y carga máxima

La suspensión es el sistema que más castigo recibe en firme irregular, y su mantenimiento es sobre todo inspección visual.

• Revisa el estado de abarcones y bridas y su apriete. Un abarcón flojo permite que el paquete de ballestas se desplace y acaba partiendo hojas.
• Comprueba los silentblocks: goma agrietada o desprendida del casquillo significa que el eje ya no está bien guiado.
• Vigila fugas en los fuelles y el estado de la válvula niveladora, incluido el varillaje que la acciona, que a veces se dobla y falsea la altura.
• Busca rastros de aceite en los amortiguadores: un cuerpo mojado indica que ha perdido estanqueidad y ya no amortigua.
• Corrige el reparto de carga en la caja. Una carga mal distribuida arruina primero la suspensión y después el equilibrio de la frenada.

Sustitución de piezas de suspensión: seguridad ante todo

Es un trabajo con riesgo real. Antes de aflojar nada hay que descargar completamente el sistema, apoyar el chasis sobre soportes adecuados y, en suspensión neumática, purgar el circuito: un fuelle presurizado que se libera de golpe puede causar un accidente grave.

Los amortiguadores y las ballestas se sustituyen por ejes, nunca uno solo, para no dejar el comportamiento descompensado. Los aprietes de silentblocks se dan con el vehículo a su altura de trabajo, no con el eje colgando: apretarlos en descarga deja la goma pretensada y la rompe en poco tiempo.

Errores frecuentes: reutilizar abarcones estirados, no reapretar tras los primeros kilómetros de servicio, montar un fuelle con el varillaje de la válvula mal reglado y olvidar comprobar la altura del chasis y la alineación del eje al terminar.

Preguntas frecuentes

¿Se pueden cambiar los amortiguadores de uno en uno?

No es recomendable. Dos amortiguadores del mismo eje con distinto grado de desgaste amortiguan de forma diferente y descompensan el comportamiento del vehículo, especialmente cargado. La sustitución se hace por ejes completos, y conviene revisar a la vez topes y silentblocks asociados.

¿Cómo sé si un fuelle neumático está perforado?

Con el circuito cargado y el motor parado, escucha alrededor del fuelle y aplica agua jabonosa sobre la superficie y las bridas. Las fisuras suelen aparecer en los pliegues de trabajo. Si el vehículo amanece caído de una esquina tras una noche parado, ese es el primer indicio.

¿Qué provoca que se parta una hoja de ballesta?

Casi siempre una combinación de sobrecarga puntual, abarcones flojos que permiten movimiento entre hojas y corrosión en la zona de trabajo. Los baches tomados con carga máxima aceleran el proceso. Al sustituir un paquete conviene revisar casquillos, gemelas y anclajes del mismo lado.

¿Por qué el camión queda torcido al cargar?

En suspensión neumática, lo habitual es una válvula niveladora que no regula o su varillaje doblado, y también un fuelle con pérdida. En suspensión mecánica, apunta a hoja partida o a ballesta vencida por un lado. Conviene medir la altura del chasis a ambos lados antes de sustituir nada.

¿Los aprietes se dan con el vehículo levantado o apoyado?

Los elementos con silentblock se aprietan con el vehículo apoyado y a su altura de trabajo. Si se aprietan con el eje colgando, la goma queda pretensada en una posición que no es la de servicio y se desgarra en poco tiempo. El resto de tornillería sigue siempre el par del fabricante.
