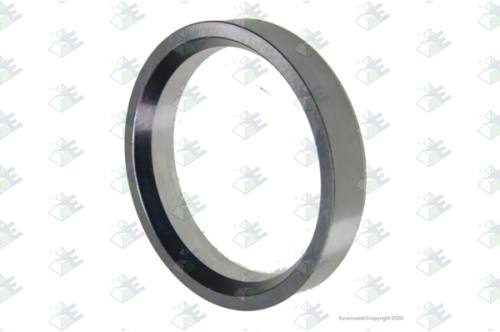

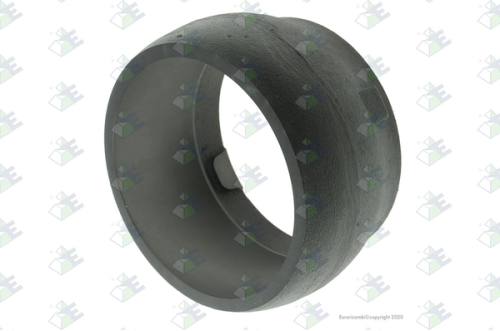

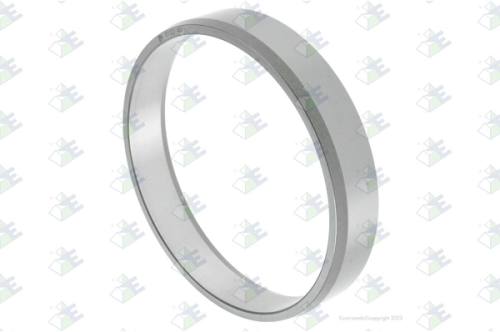

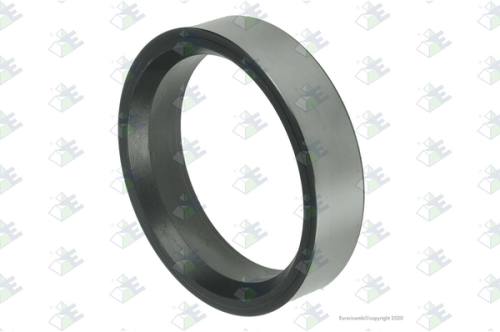

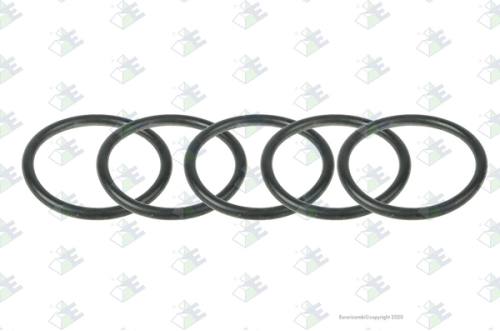

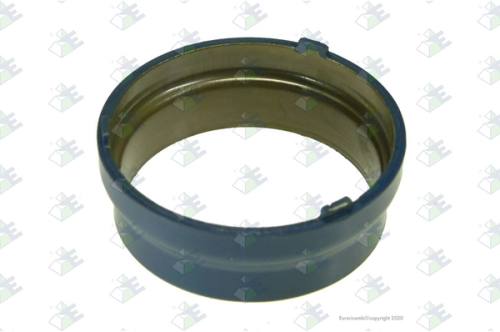

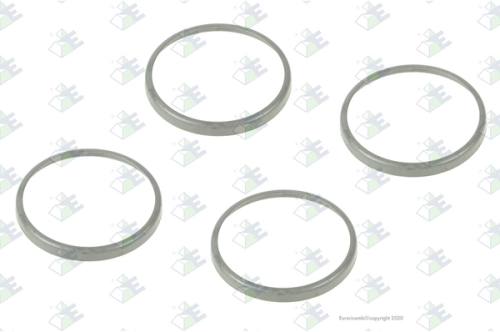

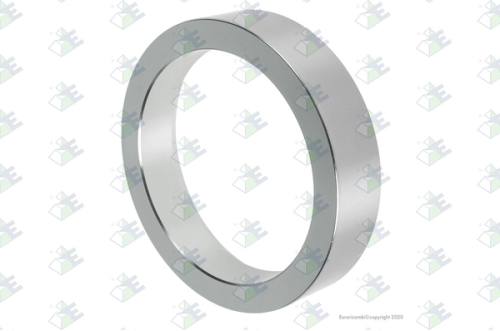

Ejes de transmisión para camiones

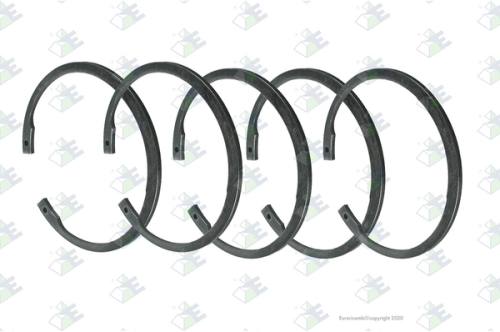

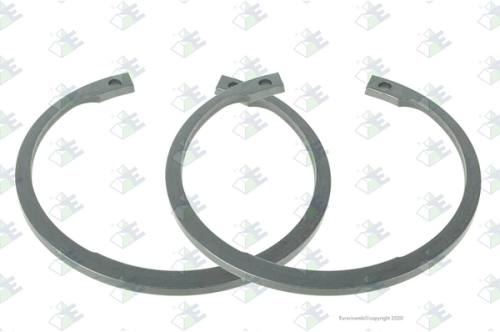

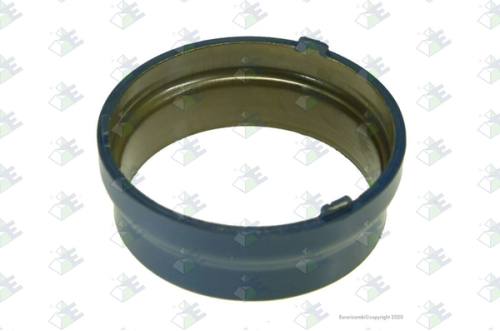

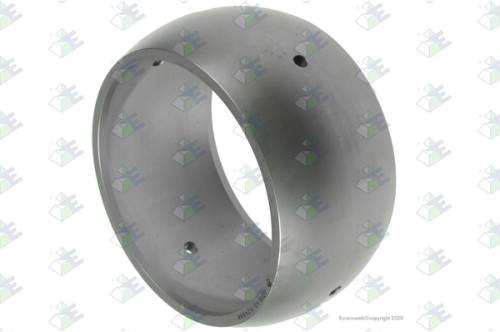

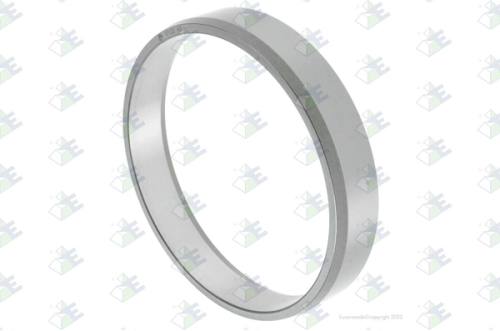

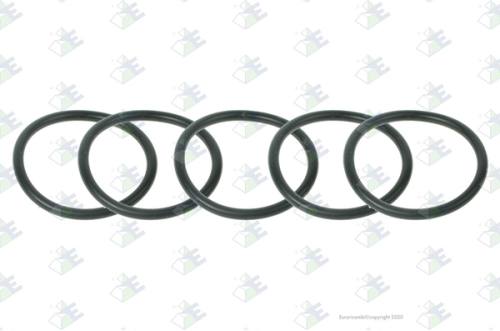

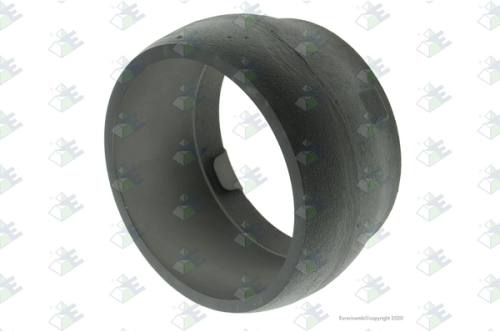

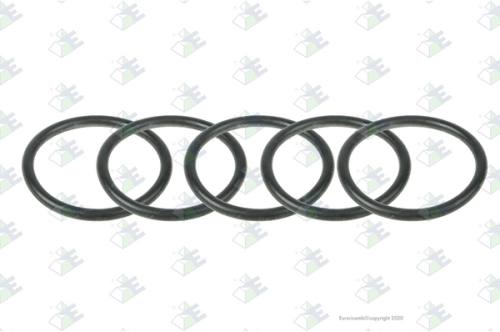

De la caja de cambios a la rueda: qué incluye la transmisión por ejes

Esta categoría cubre la cadena que transmite el par desde la salida del cambio hasta el buje. Si buscas piezas del interior del cambio, están en el despiece de cajas de cambio.

• Árbol de transmisión. Tubos, bridas, crucetas, cojinetes de apoyo intermedio y juntas deslizantes. Trabajan a torsión y a flexión con cada bache.
• Grupo cónico. Piñón de ataque y corona, siempre emparejados y con relación de desmultiplicación propia. Se sustituyen como conjunto.
• Diferencial. Caja, planetarios, satélites, ejes de satélite y arandelas de fricción. Reparten el par entre ruedas al trazar una curva.

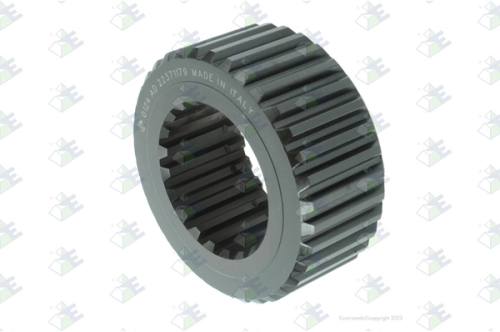

• Bloqueo de diferencial. Manguito, horquilla y actuador neumático que solidarizan ambas salidas en terreno con poca adherencia.
• Palieres y cubos reductores. Semiejes estriados y, en ejes con reducción en rueda, el tren epicicloidal del cubo.

Ruidos y holguras: cómo avisa un puente trasero de camión dañado

Los síntomas del puente son bastante característicos y permiten acotar el foco sin desmontar:

• Aullido que aparece a velocidad sostenida y cambia según se acelera o se retiene: contacto del grupo cónico fuera de posición o precarga perdida.
• Golpe seco al arrancar o al soltar el acelerador: holgura excesiva entre piñón y corona, o estrías de palier gastadas.
• Vibración que crece con la velocidad y se siente en el suelo de la cabina: cruceta con juego, apoyo intermedio vencido o árbol desequilibrado.
• Repiqueteo al trazar curva que desaparece en recta: satélites o arandelas de fricción del diferencial desgastadas.
• Fuga por la brida de entrada o por las trompetas: retén vencido, respiradero del puente obstruido o nivel por encima de lo indicado.
• El bloqueo no entra o no sale. Suele empezar por el circuito neumático y el actuador, no por el manguito.

Identificar el recambio de transmisión: la placa del eje manda

Dos camiones idénticos pueden llevar puentes con relaciones distintas según el tipo de servicio para el que se configuraron. Trabajar sólo con marca y modelo lleva al error.

• Placa de características del puente. Fabricante, tipo de eje y relación de grupo. Es el dato que decide qué piñón y qué corona valen.
• Relación del grupo. Viene expresada como dos números que corresponden a los dientes de piñón y corona; ambos deben coincidir con los de la pieza a sustituir.
• Referencia OEM grabada en corona, caja de diferencial o palier.
• Número de estrías del palier y diámetro de la brida de entrada, que distinguen variantes dentro de una misma familia.

En un vehículo de doble tracción, los dos puentes deben mantener la misma relación. Cambiar sólo uno por otro de relación distinta arruina la transmisión.

Original o equivalente en grupo cónico y diferencial de camión

El grupo cónico es una pareja ensayada: piñón y corona se rectifican y se prueban juntos para obtener la huella de contacto correcta. Por eso no se sustituye una pieza suelta ni se mezclan mitades de conjuntos distintos, sea original o equivalente.

En equivalente, lo que hay que exigir es que el fabricante trabaje la transmisión industrial como especialidad: cementado, temple y rectificado determinan si el grupo aguanta el par de un motor de camión con carga máxima. Para puentes de modelos con años en servicio, el equivalente especializado suele ser la forma de mantener el vehículo en ruta.

Mantenimiento del puente trasero del camión en kilometraje alto

El puente trabaja caliente y con cargas altísimas, y casi todos sus fallos empiezan por lubricación o vibración no corregida.

• Usa el aceite de la especificación indicada para el eje y respeta su intervalo. Los ejes con reducción en cubo exigen atención también al nivel de cada rueda.
• Comprueba el respiradero del puente. Si no ventila, la presión interna acaba expulsando aceite por los retenes de trompeta.
• Revisa las crucetas y el apoyo intermedio en cada mantenimiento: una vibración mantenida termina dañando el rodamiento de piñón.
• No ignores una fuga en la trompeta. El aceite alcanza el freno y contamina la fricción, y la avería se multiplica.
• Vigila el estado de los rodamientos y retenes de buje: su holgura descentra el palier y castiga las estrías.

Montaje del eje de transmisión: reglajes que no admiten aproximación

Montar un grupo cónico es un trabajo de precisión. Hay que fijar la precarga del rodamiento de piñón, el juego entre dientes y la posición de la corona hasta obtener la huella de contacto que especifica el fabricante, comprobándola con pasta de marcar y comparador.

Se necesita banco, prensa, extractores y llave dinamométrica; el apriete a ojo de la tuerca de piñón destruye el conjunto en pocos kilómetros. También conviene equilibrar el árbol tras cualquier intervención que altere su geometría.

Errores frecuentes: reutilizar casquillo deformable y tuerca de piñón, no marcar la posición del árbol antes de desmontarlo, montar crucetas nuevas sin engrasar sus agujas y dar por válida una huella de contacto que sólo se ha comprobado en un sentido de giro.

Preguntas frecuentes

¿Se puede cambiar solo la corona sin el piñón de ataque?

No. Piñón y corona forman una pareja rectificada y ensayada en conjunto para conseguir una huella de contacto correcta. Montar una pieza nueva contra otra usada da un contacto irregular que provoca aullido y acaba en rotura. El grupo cónico se sustituye siempre completo.

¿Cómo sé la relación de grupo que monta mi puente?

Figura en la placa de características del eje, normalmente como dos cifras que corresponden a los dientes de corona y piñón. Si la placa se ha perdido, se puede deducir contando vueltas de árbol por vuelta de rueda, pero conviene confirmarlo con la referencia grabada en la corona.

¿El aullido siempre significa que hay que abrir el puente?

No siempre. Antes conviene descartar rodamientos de buje, presión de neumáticos desigual y estado del árbol de transmisión, que producen ruidos parecidos. Si el sonido varía claramente al pasar de acelerar a retener y se mantiene con el vehículo cargado, el foco sí está en el grupo cónico.

¿Qué pasa si monto puentes con relaciones distintas en un vehículo de doble tracción?

Los dos ejes intentan girar a velocidades diferentes y se genera una circulación de par permanente entre ellos. El resultado es calentamiento, desgaste acelerado del diferencial entre ejes y, con el tiempo, rotura. Ambos puentes deben tener siempre la misma relación de grupo.

¿Cada cuánto se revisan las crucetas del árbol de transmisión?

En cada mantenimiento programado, comprobando el juego a mano con el árbol frenado. Una cruceta con holgura genera vibración que se transmite al rodamiento de piñón y al apoyo intermedio, así que sustituirla a tiempo evita una avería mucho mayor dentro del puente.
