Cajas de cambios para camiones y vehículos industriales

Tipos de cajas de cambio de camión y cómo saber cuál lleva el tuyo

Antes de pedir una pieza conviene tener claro qué familia de caja monta el vehículo, porque el despiece cambia por completo de una a otra:

• Manual sincronizada. La más extendida en tractoras y rígidos europeos: ZF Ecosplit y Ecomid, las cajas G de Mercedes-Benz, las GR/GRS de Scania o las de Iveco y Renault Trucks. Sincronizadores, engranajes y horquillas son su desgaste habitual.
• Manual no sincronizada (de garras). Las Eaton Fuller de doble embrague de garras, típicas en camión americano y en muchos vehículos de obra: sin anillos de sincronización, pero con manguitos y engranajes que sufren si se engrana mal.
• Automatizada. Una caja manual gobernada por actuadores neumáticos y una centralita: ZF AS Tronic y TraXon, Volvo I-Shift, Scania Opticruise, Mercedes PowerShift, Renault Optidriver o Iveco EuroTronic. El tren de engranajes es el mismo que en la manual; se añaden válvulas, cilindros y sensores.
• Automática con convertidor de par. Allison o Voith, habituales en autobús urbano, recogida de residuos y bomberos. Es una familia aparte, con planetarios y embragues multidisco.

Cómo saber cuál lleva tu camión: la placa de la caja va remachada en la carcasa, normalmente en el lateral izquierdo o sobre la tapa superior. Trae el tipo (por ejemplo 16S 2220 TO o GRS 905) y el número de serie, y en ZF además la referencia de lista de piezas de 10 dígitos (1343 xxx xxx). Con una foto de esa placa y la referencia grabada en la pieza dañada identificamos el recambio exacto; el modelo de camión por sí solo no basta, porque un mismo chasis se vendió con varias cajas.

Qué piezas componen una caja de cambios de camión

Una caja de camión es un tren de engranajes en baño de aceite gobernado por un sistema de selección. Las familias que más se sustituyen:

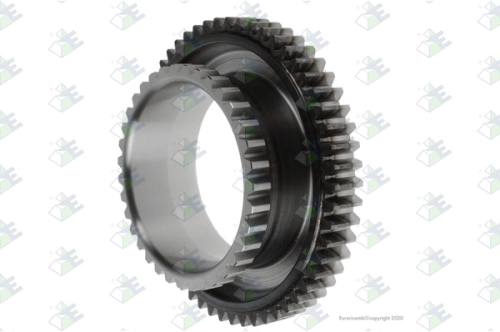

• Ejes y engranajes. Primario, secundario e intermedio con sus piñones. Trabajan a fatiga y muestran picado o dientes desconchados si la caja ha girado con aceite degradado.

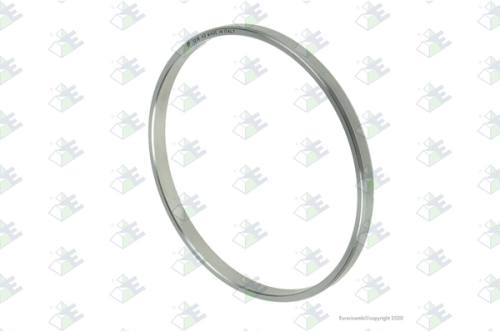

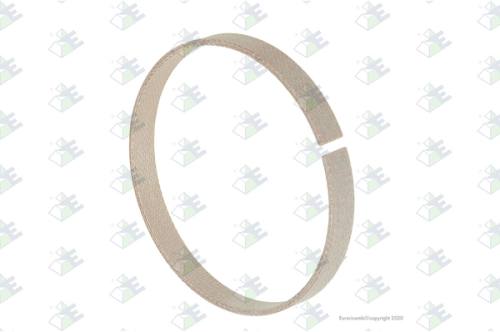

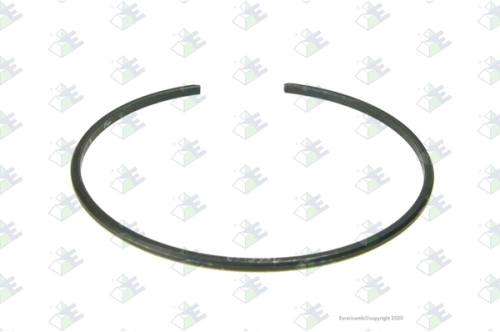

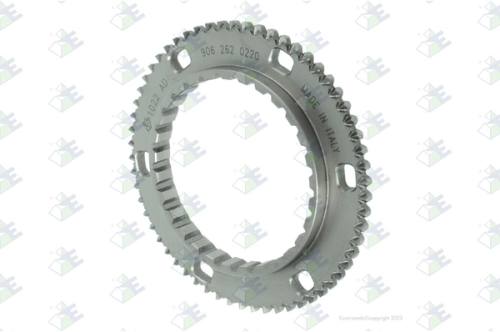

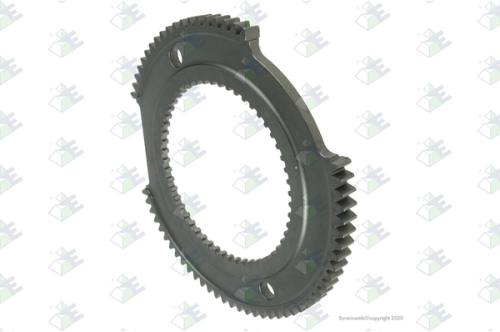

• Sincronizadores. Cubos, manguitos, anillos y muelles. Son el desgaste típico: cuando el anillo pierde cono de fricción, la marcha empieza a rascar.
• Selección y mando. Horquillas, ejes, varillaje, bulones y actuadores neumáticos en cajas automatizadas.

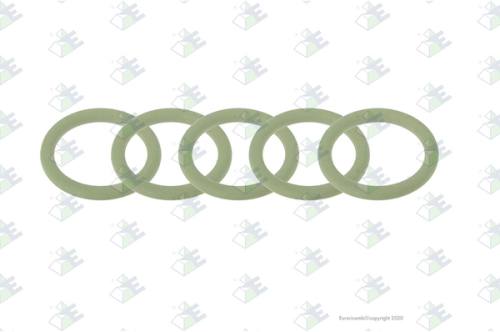

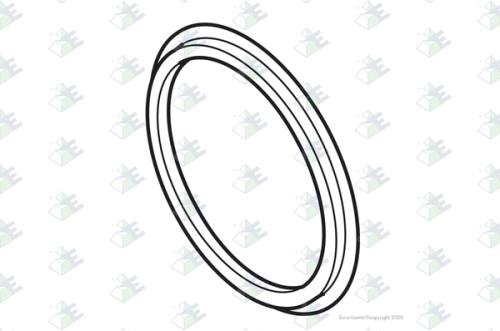

• Estanqueidad y apoyo. Retenes de entrada y salida, juntas de carcasa, casquillos y arandelas de reglaje.
• Divisor y multiplicador. El grupo splitter o range, que suele dar problemas de forma independiente al resto de la caja.
• Toma de fuerza. Conjunto acoplado a la caja para accionar bombas hidráulicas, basculantes o grúas.

Cuándo toca abrir la caja de cambios de un camión

La caja avisa antes de romper. Lo que se nota desde la cabina:

• Rasca al meter una marcha concreta. Casi siempre es el sincronizador de esa relación, no la caja entera.
• Salta de marcha en retención o al pasar un badén: horquilla desgastada, muelle de retenida vencido o bulón con holgura.
• Zumbido que cambia con la relación engranada y desaparece en punto muerto: apunta a rodamiento de eje o a piñón dañado.
• Fuga de aceite por la salida hacia la transmisión o por la tapa lateral: retén endurecido o respiradero obstruido, que presuriza la carcasa.
• El divisor tarda o no entra. En cajas automatizadas empieza por presión de aire, actuador o sensor.

Un detalle que ahorra diagnósticos: si el ruido cambia al pisar el pedal, el foco suele estar en el conjunto de embrague y no dentro de la caja.

Cómo identificar la referencia correcta de tu caja de cambios

El dato decisivo no es el camión, sino la caja: un mismo modelo de tractora sale de fábrica con varias denominaciones de cambio.

• Placa de características de la caja. Sobre la carcasa: fabricante, tipo y número de serie. Punto de partida de cualquier despiece.
• Referencia OEM de la pieza desmontada. Los engranajes y sincronizadores suelen llevarla grabada; con ella la equivalencia es directa.
• Número de bastidor. Permite reconstruir la configuración cuando la placa está ilegible por corrosión o pintura.
• Datos geométricos. Número de dientes del piñón, número de estrías del eje y sentido de la hélice. Son los que separan referencias casi idénticas dentro de una misma familia.

Contar dientes y estrías antes de pedir evita recibir una pieza incompatible.

Original o equivalente en el despiece de caja de cambios

En el interior de un cambio, el material y el tratamiento térmico sostienen la vida útil. Un engranaje cementado y templado según especificación aguanta el par de un motor industrial; uno que no lo está se pica en pocos meses.

La pieza original garantiza esa especificación de origen. El equivalente de fabricante especializado en transmisión industrial trabaja con la misma exigencia y mantiene en circulación cajas con años en servicio.

Lo que nunca compensa es mezclar procedencias dentro del mismo tren: sincronizador de un fabricante con manguito de otro termina en un ajuste que no sincroniza bien.

Mantenimiento para alargar la vida de la caja de cambios

La caja no se estropea por kilómetros, se estropea por temperatura y por aceite fuera de especificación.

• Respeta el lubricante que indica el fabricante y su intervalo de cambio: una aditivación incorrecta ataca los sincronizadores.
• Vigila el nivel tras cualquier fuga: trabajar con nivel bajo daña primero los rodamientos superiores del eje.
• Mantén limpio el respiradero. Si la carcasa no respira, la presión interna expulsa aceite por los retenes.
• Corrige la conducción: entrar de marcha sin acabar de sincronizar y apurar relaciones destroza anillos y horquillas.
• Revisa el accionamiento del embrague y la alineación con la línea de transmisión hacia los ejes: un desequilibrio en el árbol carga los apoyos de salida de la caja.

Montaje y reparación de cajas de cambio de camión en taller

Abrir una caja exige banco de trabajo, capacidad de elevación para maniobrar el conjunto y limpieza absoluta: una viruta olvidada arruina el trabajo. Si prefieres no abrirla en tu taller, en Repuestos Nicolás hacemos la reparación de cajas de cambios de camiones en nuestro taller de Getafe (Madrid): diagnóstico, reconstrucción con piezas nuevas y prueba en banco.

La parte crítica son los reglajes: precarga de rodamientos, juego axial de los trenes y posición de horquillas se ajustan con útiles de calado, comparador y dinamométrica según los valores del fabricante. Los útiles específicos para taller de camión no tienen sustituto improvisado: extractores de piñón, prensas y calas de reglaje.

Errores frecuentes: reutilizar retenes y juntas, montar rodamientos golpeando en lugar de con prensa, no marcar la posición de las tapas y olvidar sustituir el conjunto completo de un sincronizador cuando sólo se ha desgastado el anillo.

Preguntas frecuentes

¿Qué tipos de caja de cambios llevan los camiones?

Cuatro familias: manual sincronizada (ZF Ecosplit, cajas G de Mercedes, GR/GRS de Scania), manual de garras sin sincronizar (Eaton Fuller), automatizada (ZF AS Tronic y TraXon, Volvo I-Shift, Scania Opticruise, Mercedes PowerShift, Renault Optidriver, Iveco EuroTronic) y automática con convertidor de par (Allison, Voith), esta última sobre todo en autobús y vehículos de servicio.

¿Cómo sé qué caja de cambios lleva mi camión?

Por la placa de la caja, remachada en la carcasa: trae el tipo (16S 2220 TO, GRS 905, G 281-12…), el número de serie y, en ZF, la referencia de lista de piezas. El modelo de camión no basta, porque un mismo chasis se fabricó con varias cajas. Una foto de la placa y de la referencia grabada en la pieza dañada es lo que necesitamos para dar con el recambio.

¿Cuánto cuesta reparar la caja de cambios de un camión?

Depende de lo que haya que sustituir una vez abierta: no es lo mismo un juego de sincronizadores que un eje secundario con sus engranajes. Por eso no se da precio cerrado sin diagnóstico. En nuestro taller de Getafe se desmonta, se valora el despiece y se presupuesta antes de reparar; en muchos casos sale más a cuenta que una caja de intercambio.

¿Se puede cambiar un sincronizador sin sacar la caja del camión?

En la práctica no: los sincronizadores van sobre el eje secundario, dentro del tren de engranajes, y para llegar a ellos hay que desmontar la caja del vehículo, abrir la carcasa y extraer el eje. Lo que sí puede hacerse sin sacarla es sustituir retenes de salida, la horquilla de embrague o los actuadores externos de una caja automatizada.

¿Se puede sustituir un solo sincronizador o hay que cambiar la caja?

Se puede sustituir el conjunto de esa relación sin tocar el resto, siempre que los engranajes implicados estén en buen estado. Con la caja abierta conviene revisar anillos y manguitos contiguos: volver a desmontar el conjunto por una pieza vecina que también estaba al límite obliga a repetir toda la operación de taller.

¿Cómo sé si el ruido viene de la caja o del embrague?

Con el vehículo parado y el motor al ralentí, escucha en punto muerto y luego pisa el pedal. Si el ruido desaparece al pisar, el foco está en el conjunto de embrague o en el collarín. Si aparece o cambia al engranar y rodar, el origen está dentro de la caja.

¿Qué diferencia hay entre el divisor y el grupo reductor de la caja?

El divisor o splitter desdobla cada relación en dos escalones cortos para afinar el régimen. El grupo range o reductor duplica el total de marchas separando un rango corto de otro largo. Son conjuntos distintos, con averías propias, y pueden fallar sin que el resto del cambio esté afectado.

La caja pierde aceite por la salida, ¿basta con cambiar el retén?

Solo si la superficie de apoyo está intacta. Un retén que ha trabajado mucho tiempo deja huella en el eje o en el casquillo, y el recambio nuevo vuelve a fugar sobre esa marca. Hay que revisar el estado del asiento y el respiradero antes de dar la reparación por buena.

¿Es necesario contar los dientes del piñón antes de pedir la pieza?

Sí. Dentro de una misma familia de cajas conviven piñones con distinto número de dientes y de estrías, casi idénticos a simple vista. Contar dientes y estrías y anotar la referencia grabada es lo que evita recibir una pieza que entra en el eje pero no engrana con su pareja.
