Árboles de transmisión de caja de cambios para camión

Árbol de caja de cambios y árbol de transmisión al cardán

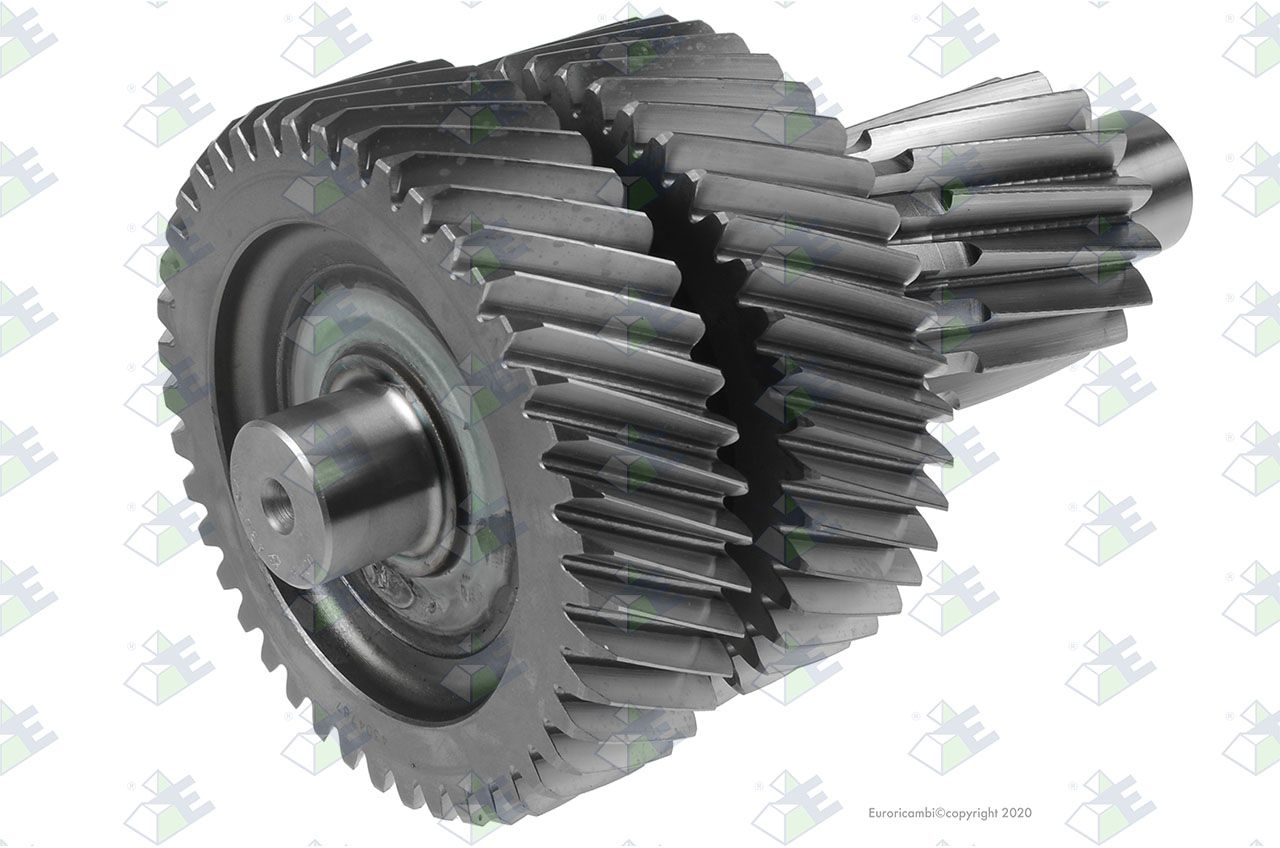

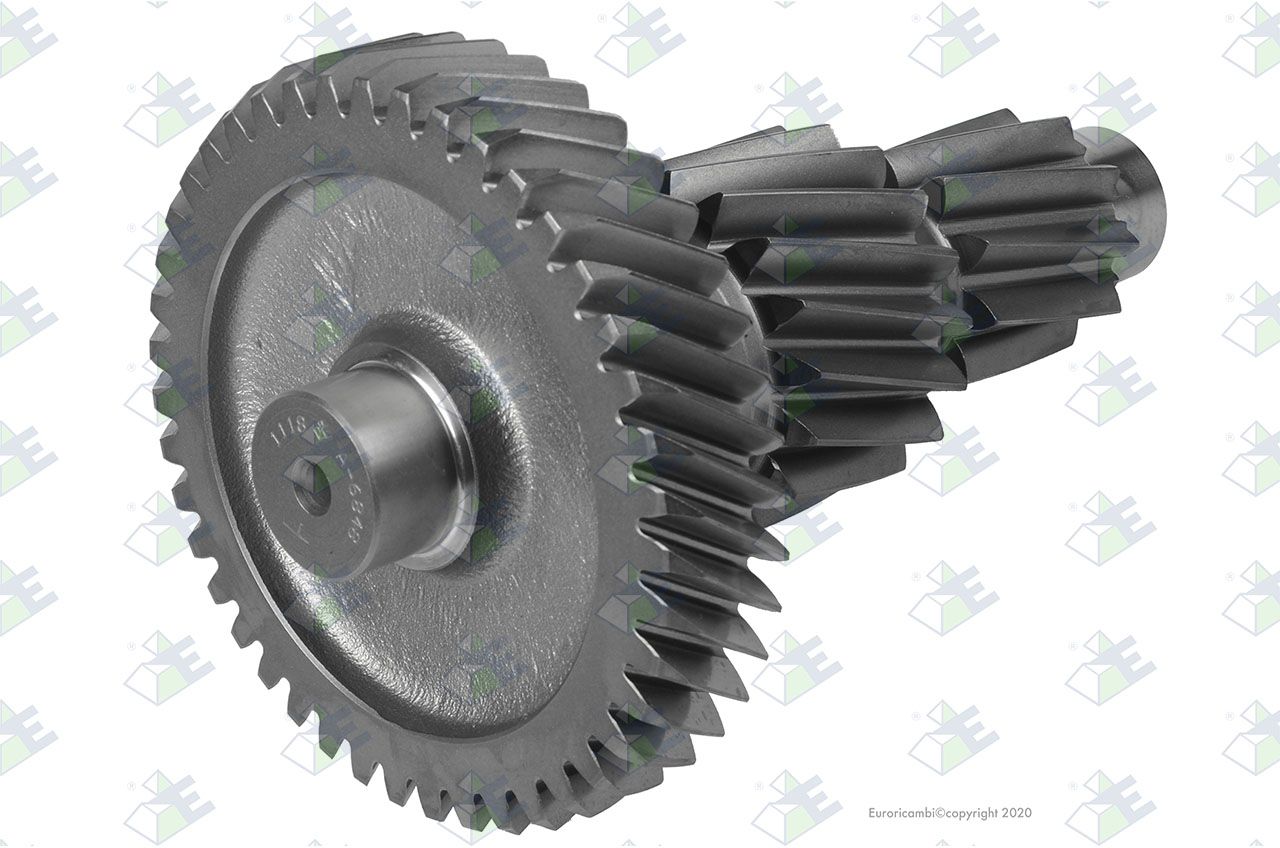

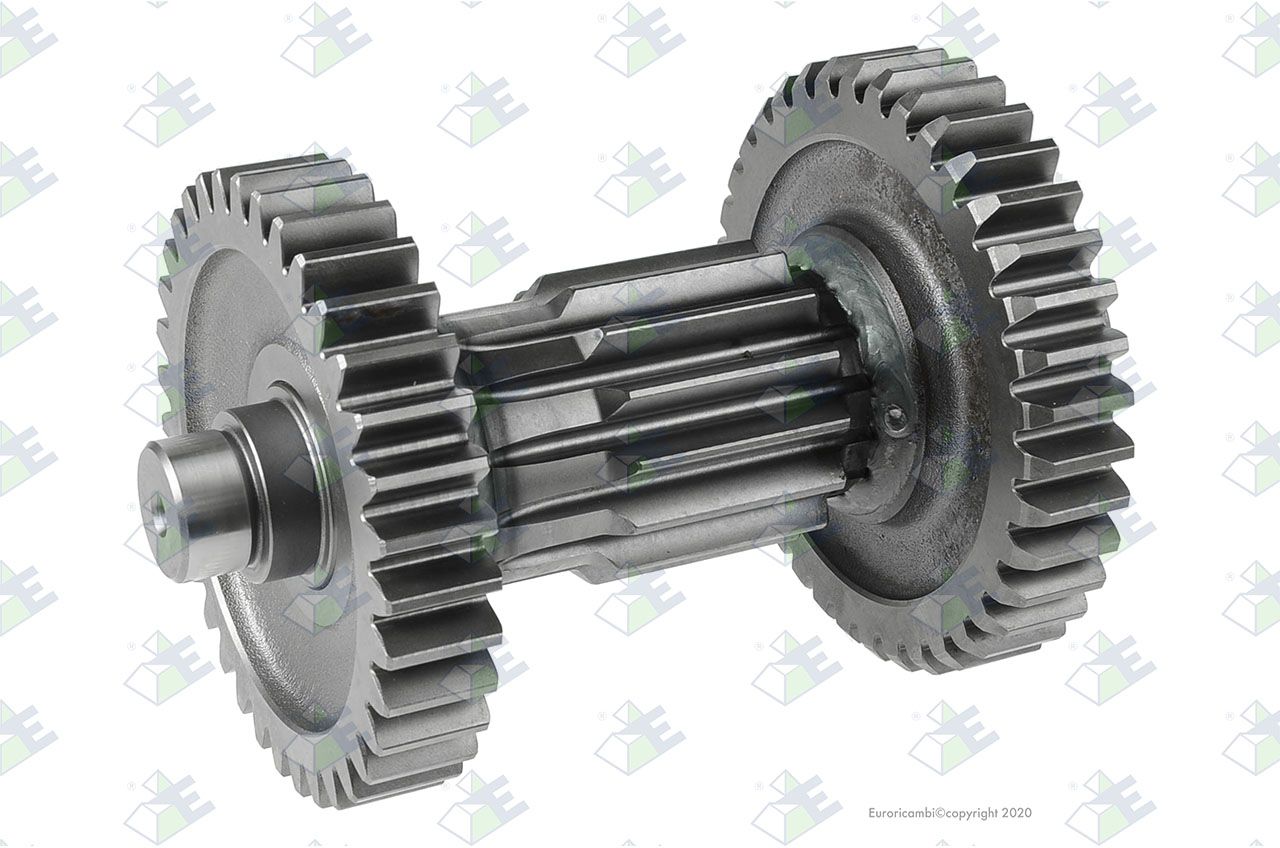

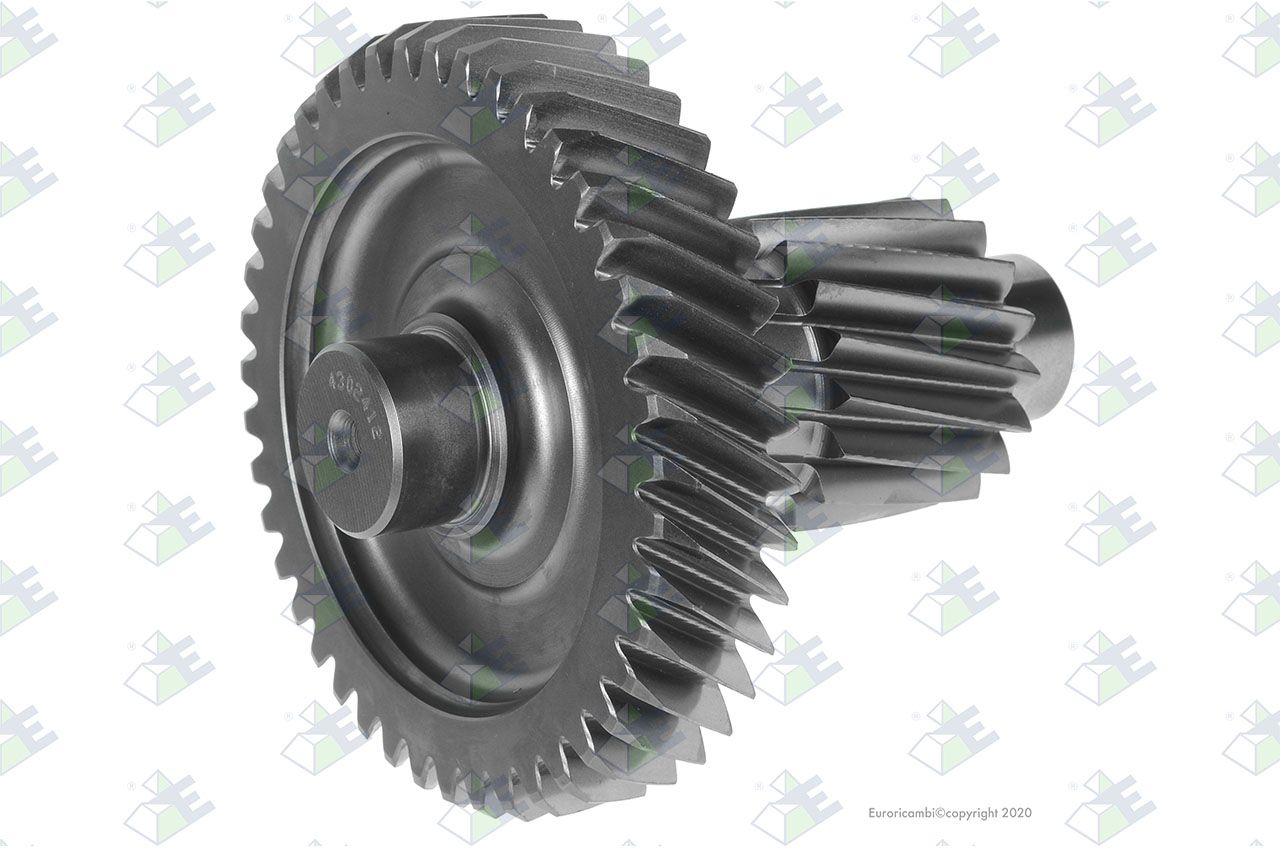

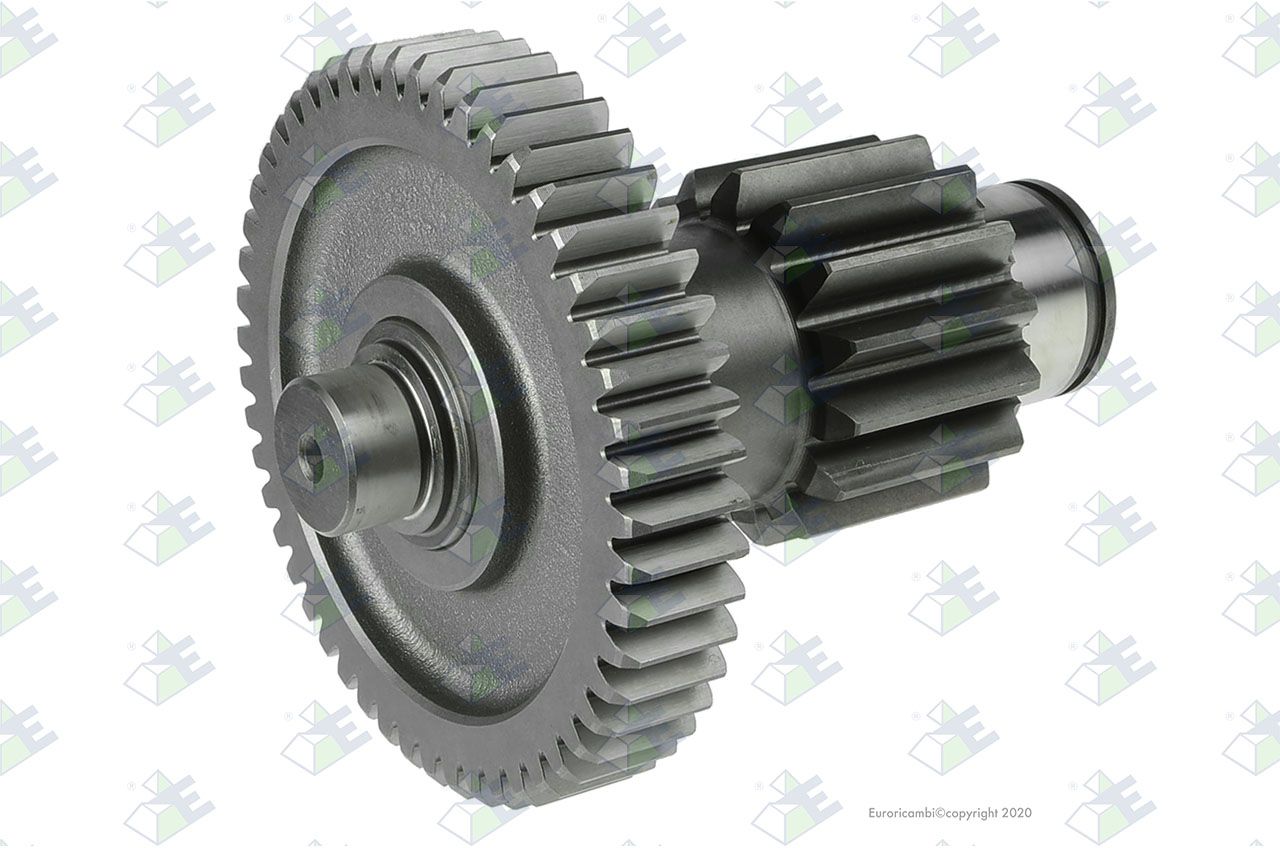

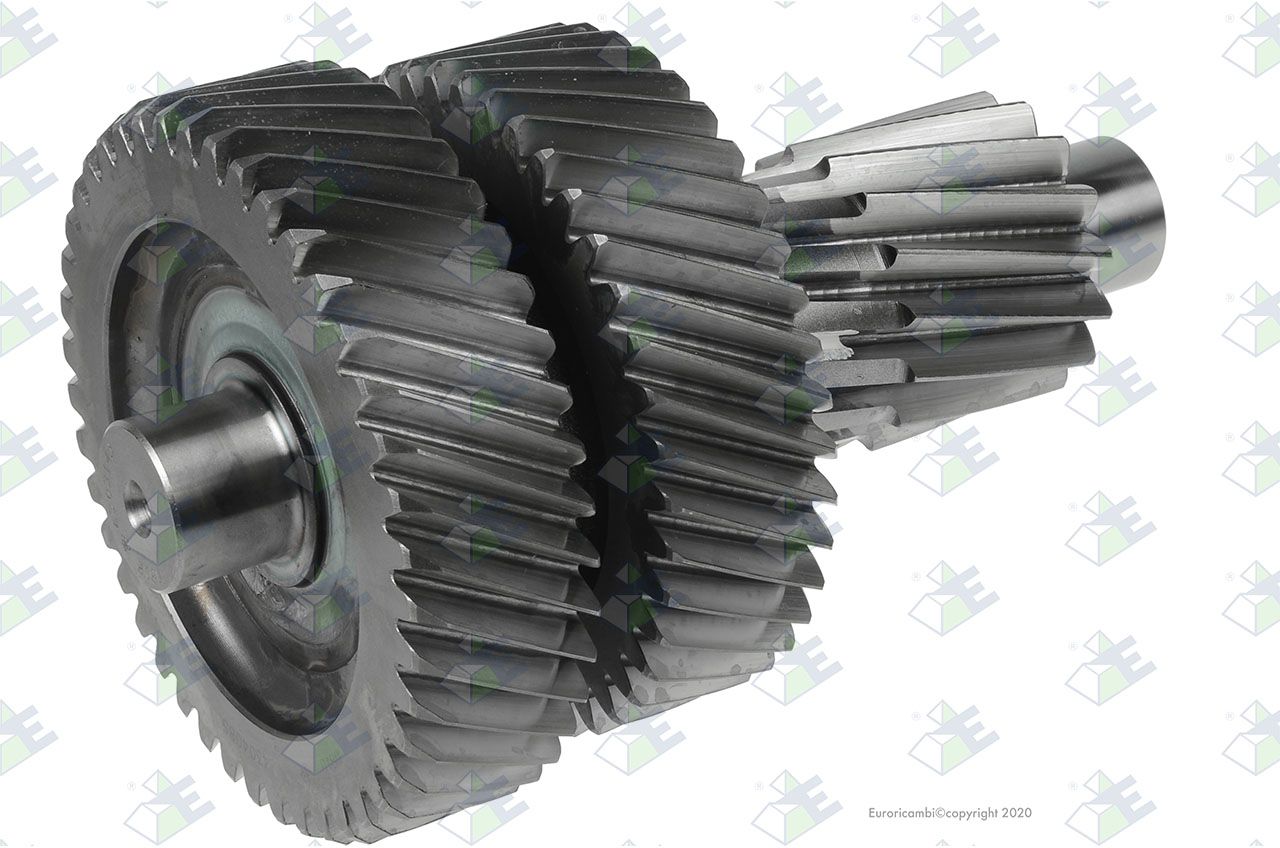

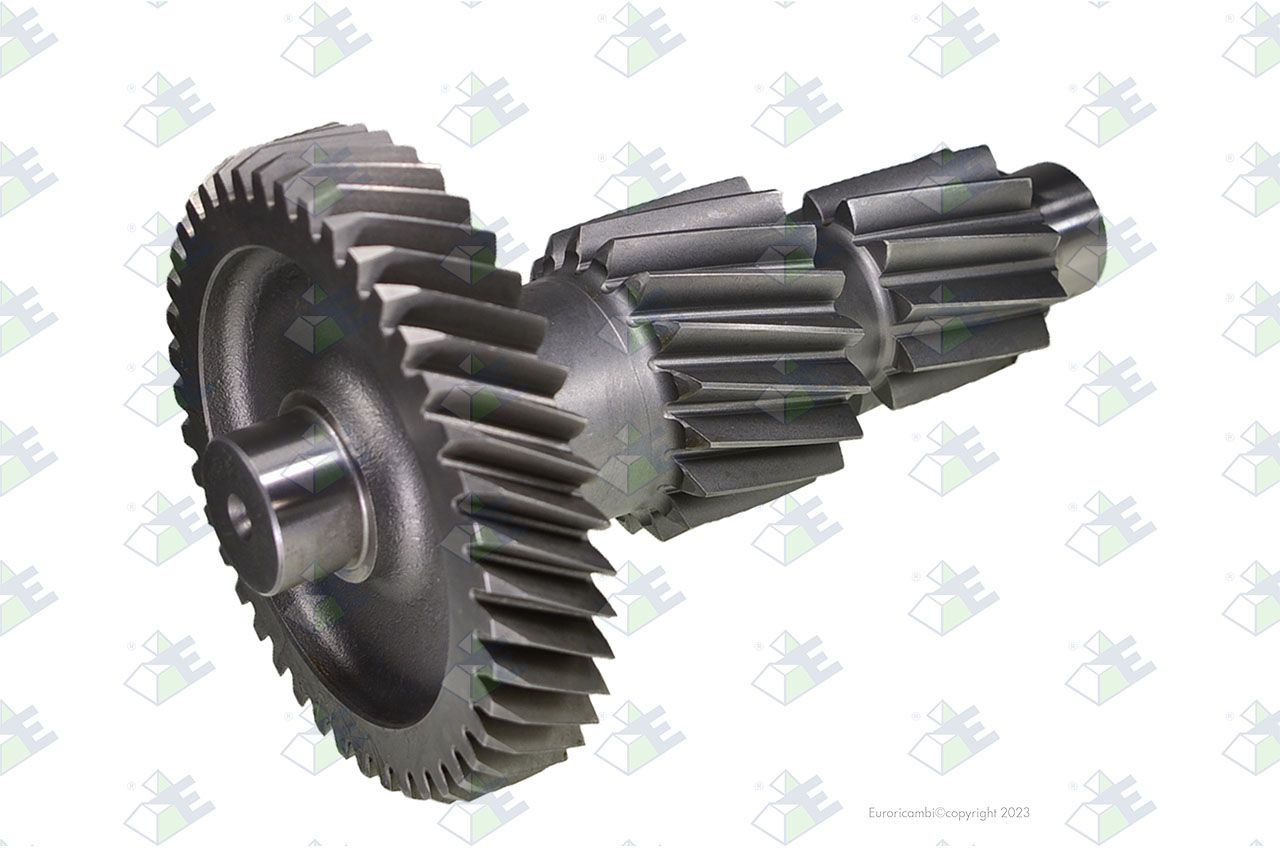

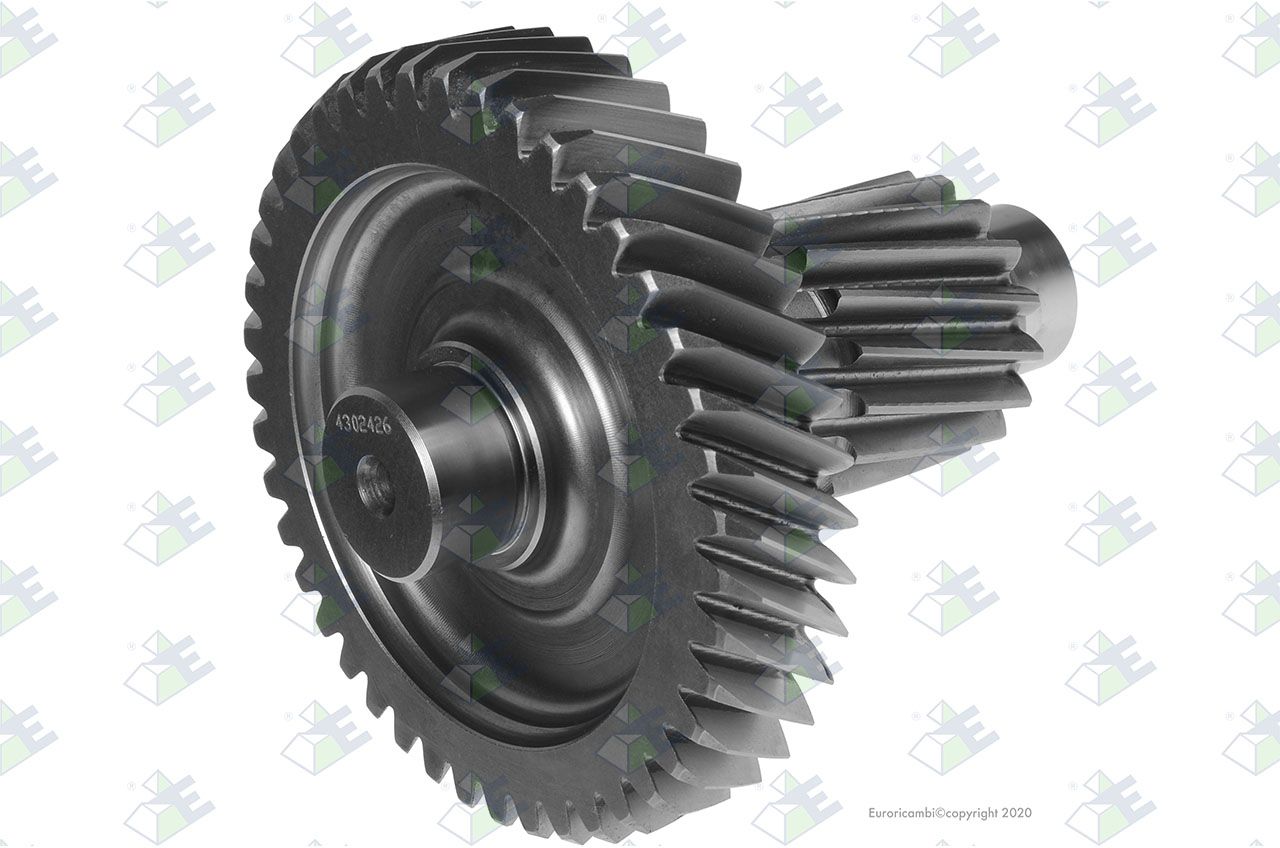

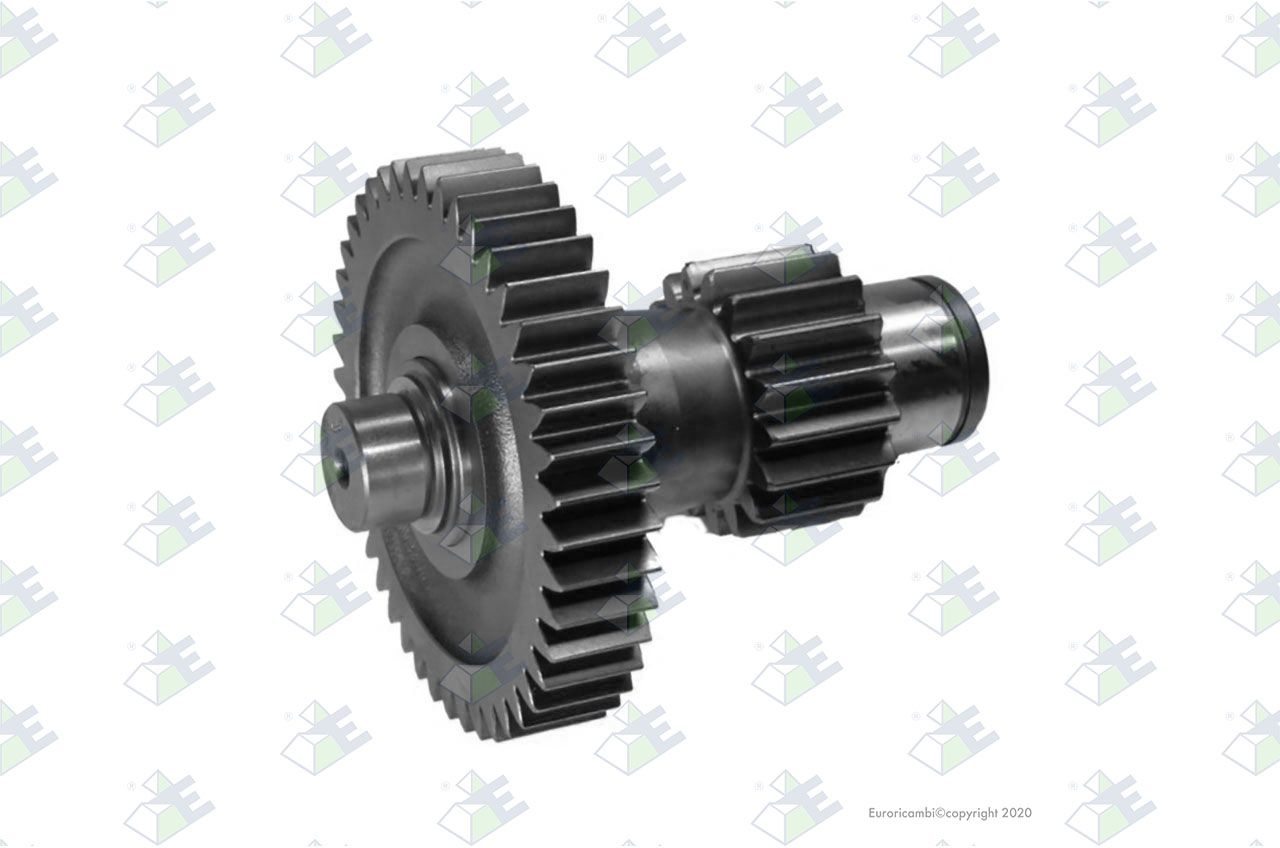

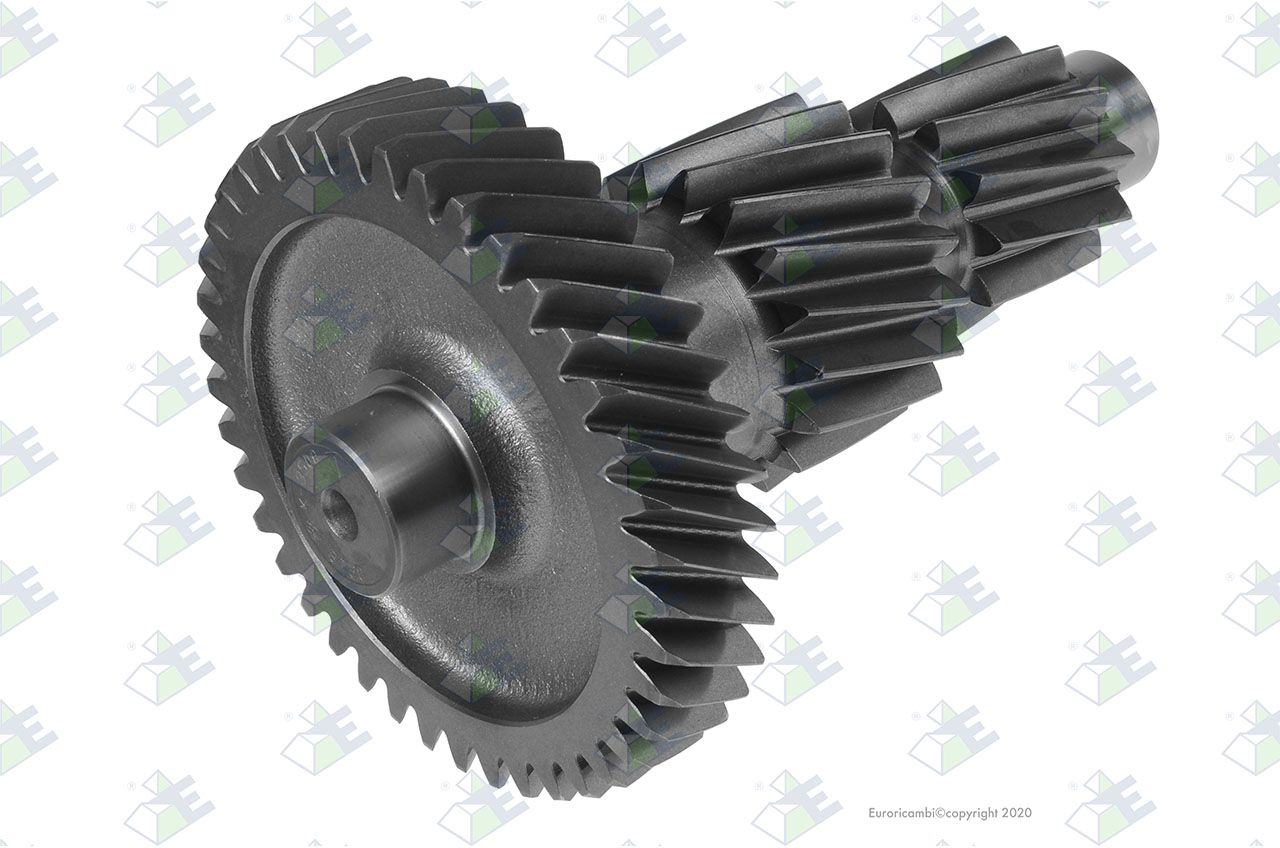

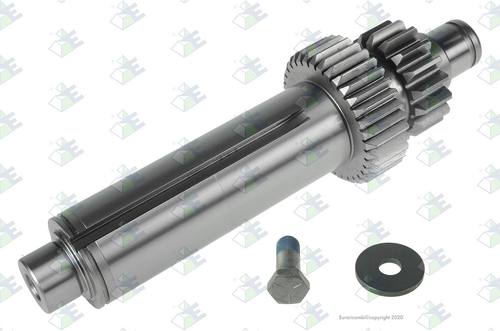

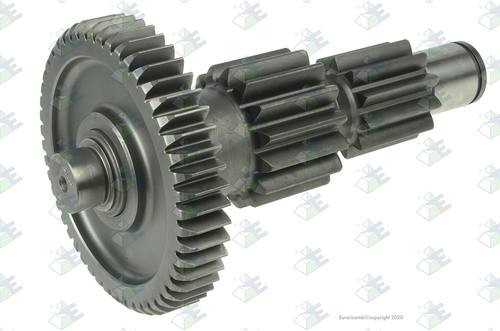

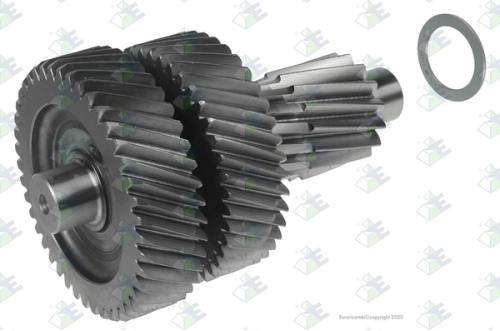

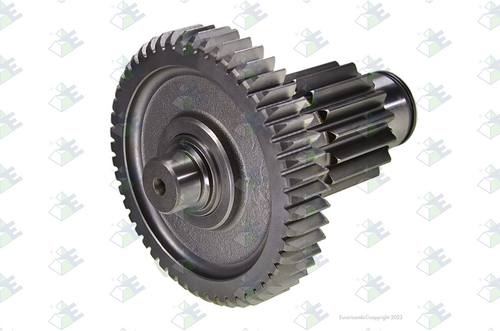

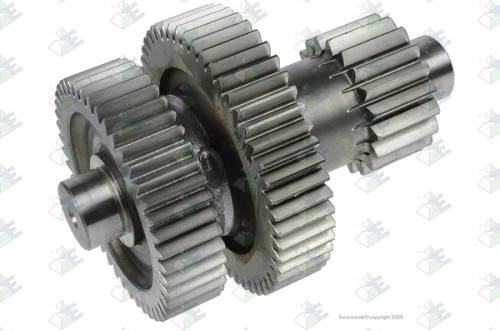

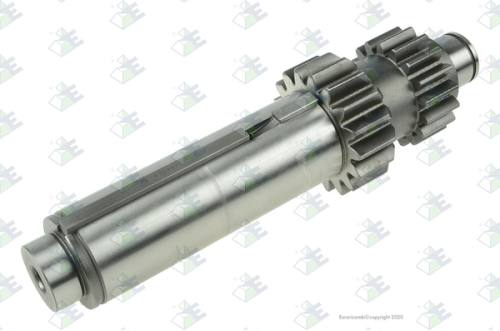

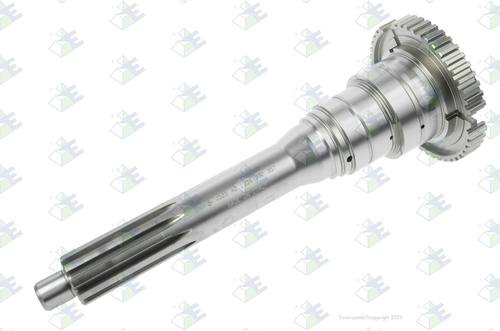

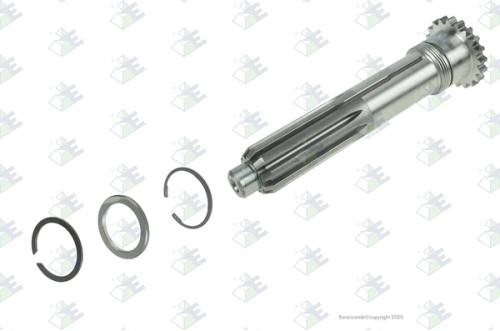

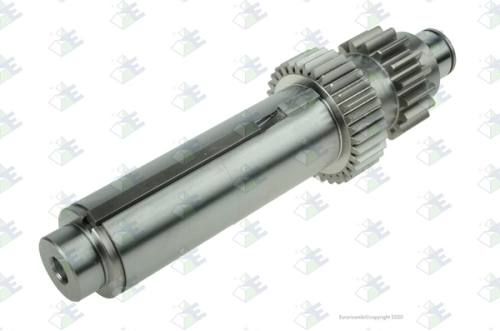

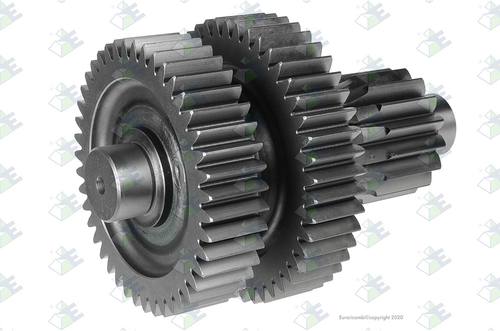

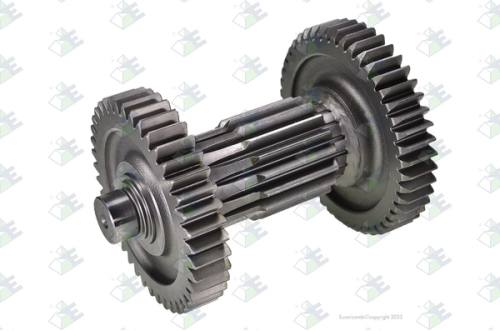

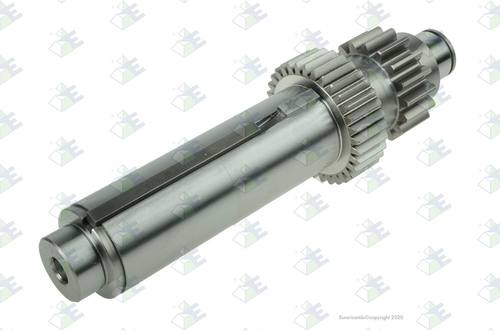

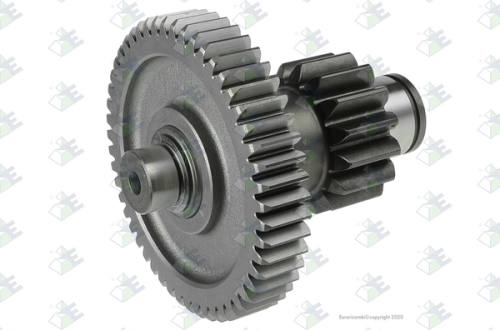

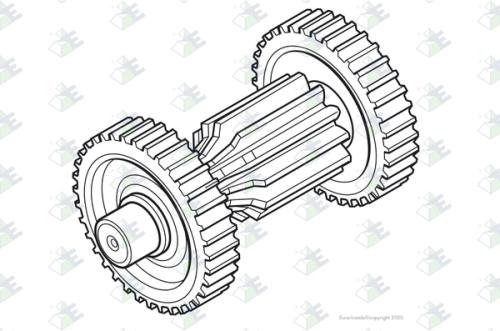

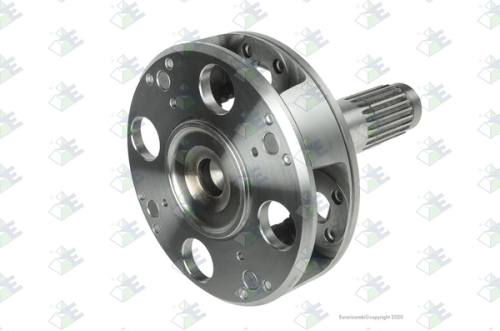

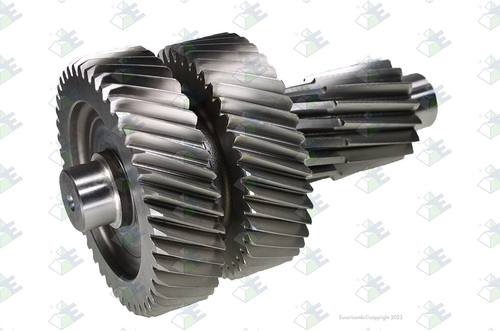

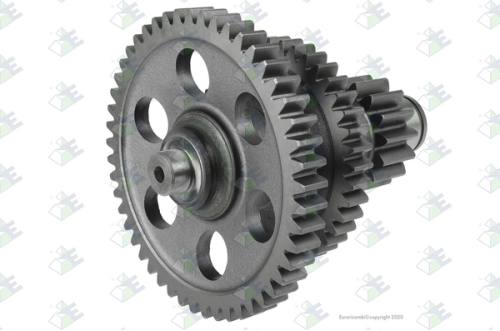

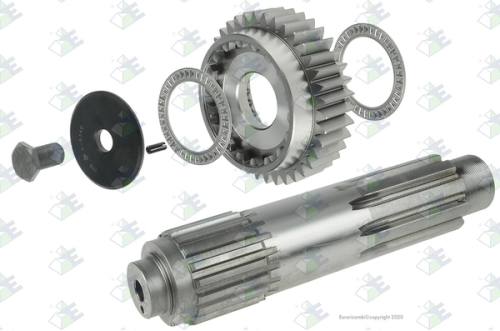

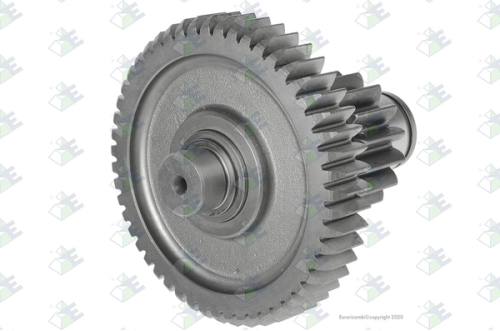

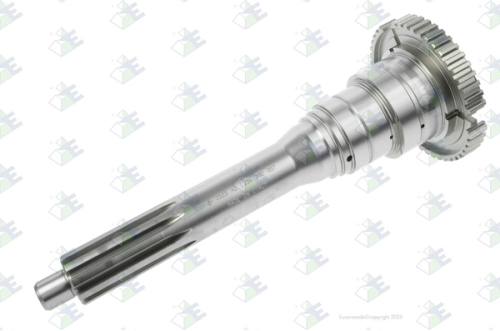

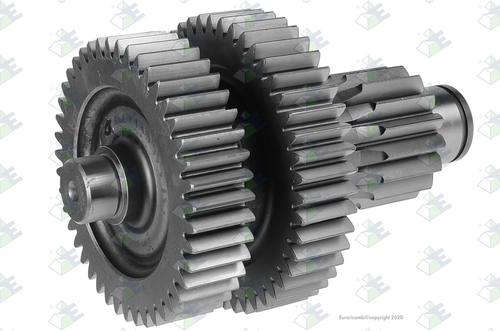

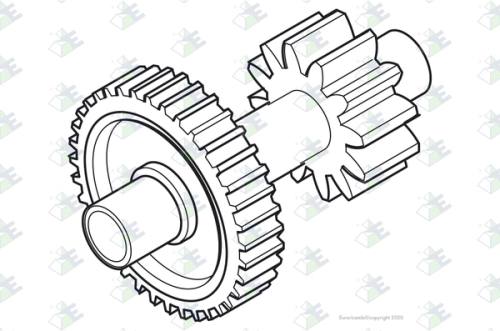

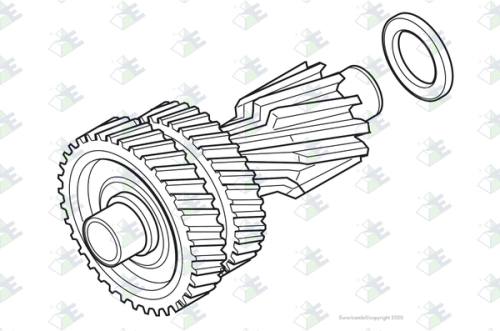

El catálogo llama árbol de transmisión a dos piezas distintas y conviene separarlas. En esta página están los árboles interiores de la caja de cambios del camión: giran dentro del cárter, apoyados en rodamientos, y llevan dentado para engranajes y sincronizadores. El árbol que sale de la caja hacia el puente, con sus crucetas de cardán y su brida de salida, pertenece a la transmisión por ejes.

Qué revisar antes de montar un árbol nuevo

Comprueba el estado de las pistas de rodamiento, del estriado y de la zona de trabajo del retén. Un árbol con la superficie del retén marcada pierde aceite aunque el retén sea nuevo; en ese caso hay que sustituir el árbol o recuperar la pista con casquillo.

Para pedirlo, apunta longitud, número de estrías, número de dientes de cada dentado y el número de caja. Con esos cuatro datos la referencia sale sin margen de error.
